전선 품질 관리의 핵심: 인장력시험기 완벽가이드

인장력시험기의 기본 원리

압착된 전선과 단자 사이의 기계적 결합 강도를 측정합니다.
일정한 속도로 인장력(당기는 힘)을 가하여 결합부의 파단이 일어날 때까지의 힘을 측정합니다.
측정값은 보통 Newton (N) 또는 kgf 단위로 표시됩니다.

인장력시험기에서 300kg을 요구하는 단면적을 구하는 공식

300kg = 2943N

주어진 조건

힘 F = 2943 N
구리 항복강도 σ = 70 × 10⁶ Pa

면적 계산 공식:

A = F / σ = 2943 N / (70 × 10⁶ Pa) = 4.2043 × 10⁻⁵ m²

단위 변환: m² → mm² (1 m² = 10⁶ mm²)

4.2043 × 10⁻⁵ m² × 10⁶ = 42.043 mm²

최종 결과: A ≈ 42.04 mm²

위의 계산은 2943N (300kg)의 힘이 걸릴 때 구리가 안전하게 버티려면 최소 42mm² 이상의 단면적이 필요하다는 의미입니다.

단위 확인 및 계산

계산 예시

힘 F = 7000 N
항복 강도 σ = 70 MPa = 70 × 10⁶ Pa

공식에 대입

A = 7000 / (70 × 10⁶) = 0.0001 m²

단위 변환: m² → mm² (1 m² = 1,000,000 mm²)

0.0001 m² × 1,000,000 = 100 mm²

최종 결과

7000 N의 힘을 견디기 위한 구리 전선의 최소 단면적은 100 mm²입니다.

A = 100 mm²

※ 100 mm² 이상 선택하여야 합니다.

위의 계산은, 2943N(300kg)의 힘이 걸릴 때 구리가 안전하게 버티려면 최소 42mm2 이상의 단면적이 필요하다는 의미입니다

인장력시험기/HDC-P1000_20,30,50,100K

용도 : 압착터미널 인장강도시험
측정범위: 20, 30, 50, 100Kg/f

게시판문의하기
010-7570-7114에 전화

HDC-P1000_300K (인장력시험기)

전선 인장력 시험기 사양
모델: HDC-P1000_300K

정격 부하: ≤300KG

정밀도: ±0.04KG

기능: 전선 인장력 시험

전원 사양: AC220V / 50HZ 0.1KW

크기: 430×260×290(mm)

무게: 20KG

300Kg Pull Force Tester

READY

Kg.F

Set Load

Hold

Peak

0.00

판정 기준

Set Load 기준

Speed

mm/min

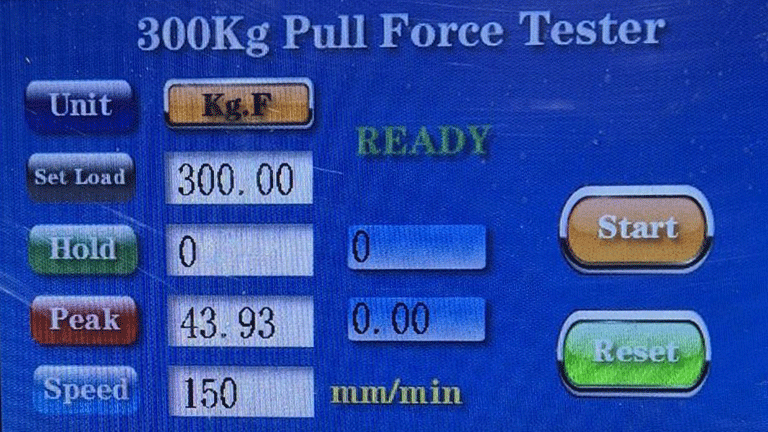

300Kg 인장력 테스트기(300Kg Pull Force Tester) 화면 구성 및 기능 설명

항목	내용
Unit (단위)	인장력을 Kg.f 단위로 측정합니다. (1Kg.f ≈ 9.8N)
Set Load (설정 하중)	최대 측정 하중을 설정합니다. 예시: 300.00 Kg.f
Hold (유지 시간)	측정된 값을 몇 초간 유지할지 설정합니다. 예시: 10초
Peak (최대값)	테스트 중 기록된 최대 인장력을 표시합니다. 예시: 27.20 Kg.f
Speed (속도)	인장 테스트 중 당기는 속도를 의미합니다. 예시: 150 mm/min
판정 기준 (Judgment Criteria)	Set Load 값을 기준으로 판정합니다. Peak 값이 Set Load보다 높으면 PASS, 낮으면 NG로 판정됩니다.
NG 표시 (NG Display)	테스트 결과가 Peak 기준값 이하일 경우 “NG” (No Good)가 표시됩니다.
Start 버튼 (Start Button)	인장력 테스트를 시작합니다.
Reset 버튼 (Reset Button)	현재 설정과 측정값을 초기화합니다.

인장력시험기 종합 가이드 – 완전한 기술 문서

인장력시험기 종합 가이드

완전한 기술 문서 및 실무 적용 매뉴얼

주요 구성요소

그립(Grip): 시험 대상을 고정하는 장치
로드셀(Load cell): 인장력을 측정하는 센서
구동부: 일정한 속도로 당기는 기계장치
디스플레이: 측정값을 표시하는 화면
제어부: 시험 조건을 설정하고 데이터를 처리하는 장치

측정 과정

시험 전 장비 교정 및 설정값 확인
시험 대상 전선과 단자를 그립에 정확히 고정
설정된 인장 속도 설정 (보통 25mm/분)
인장력을 지속적 측정 및 단자분리까지 진행
측정된 기록 및 분석

품질 기준

전선 규격별로 요구되는 최소 인장력이 정해져 있습니다
IEC, UL 등 국제 표준에 따른 기준값을 적용합니다
일반적으로 전선 단면적과 소재에 따라 요구 인장강도가 결정됩니다
측정값이 기준값 이상이어야 합격 판정을 받습니다

안전 고려사항

작업자 보호를 위한 안전장치 설치
정기적인 장비 점검 및 교정
시험 중 비상정지 기능 구비
측정 데이터의 정확한 기록 및 보관

응용 분야

자동차 전장용 품질관리
가전제품 생산라인 검사
산업용 전기설비 검사
통신장비 제조 공정

장비 선택 시 고려사항

측정 용량 범위
측정 정밀도
데이터 저장 및 출력 기능
사용 편의성
A/S 지원체계

유지보수

정기적인 교정 실시 (보통 1년 주기)
그립 및 소모품 관리
측정값의 신뢰성 확보를 위한 일상점검
장치 이상 시 즉각적인 점검 및 조치
